Самсунг рассчитывает в 2022 году создать 3-нанометровый техпроцесс
Корпорация Самсунг хочет в 2022 году создать 3-нанометровый техпроцесс. Для сего техпроцесса придется значительно видоизменить конструкцию транзистора, практически создав транзистор новейшего поколения.
Вот сейчас спецы Самсунг ишачят над технологией Gate-All-Around FET (GAAFET), которая обеспечит намного наилучшее руководство каналом и предупредит утечку при уменьшении размеров частей. Но для 3 нм нужно изготовить последующий этап. Южнокорейский производитель поведал о надлежащей создании под заглавием Multi Bridge Channel FET либо MBCFET. Конкретно она будет употребляться в 3-нанометровых микросхемах.

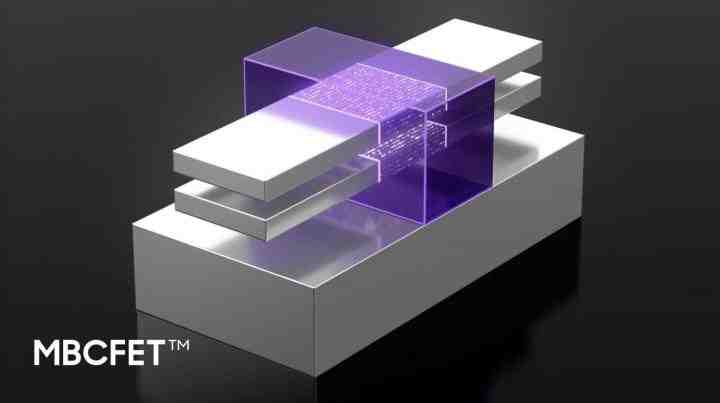

Фотографией: Techpowerup
Отметим, что MCBFET является личным случайно наиболее общего подхода, общепринятого в GAAFET. При всем этом MCBFET, по оценке Самсунг, дозволит сократить энергопотребление в два раза и повысить скорость на 30%. Площадь, занимаемая транзистором, уменьшится на 45%. Стоит ли уточнить, что сопоставление проводится с некоторым 7-нанометровым техпроцессом, возможно, с техпроцессом Самсунг, построенным на пользовании FinFET. Увлекательной особенностью MCBFET является вероятность укладывать транзисторы друг на друга, дабы задействовать гораздо все меньше пространства по сопоставлению с всегдашним FinFET. А также можно поменять ширину транзисторов в стеке, прививая его под конкретные технические требования, к примеру, по энергопотреблению либо быстродействию.

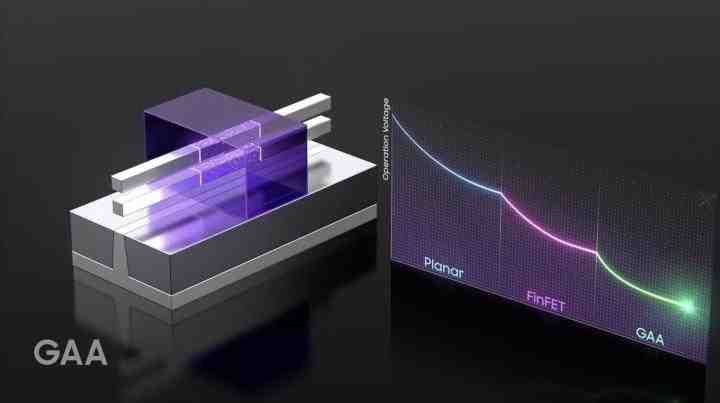

Фотографией: Techpowerup
